809编程器检修液晶电视灯亮不开机故障

一台32寸乐华(型号32L20)灯亮不开机,遥控键控均无作用。灯亮不开机故障可能由以下原因造成;

一、电源板(有待机电压而无主电压+12V/24V输出)

二、主板本身故障(硬件和软件)

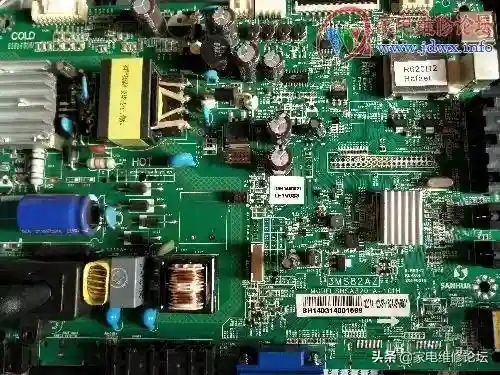

本着先易后难、由简到繁、先软件后硬件的原则。还是先测电压(电压正常是前提条件),本机由于是三合一一体板,实测12V正常。U40112V转5V正常,U4025V转1.2V正常,正常,复位电压也正常,晶振电压分别为1.72V和1.71V,正常,正常。从以上数据分析,本机硬件基本正常,很有可能是NorFLash数据损坏导灯亮不开机故障。

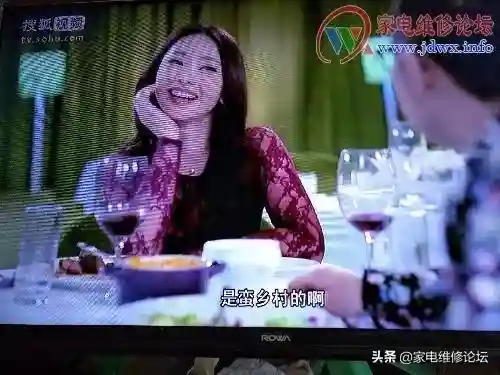

为了证实自己的判断,便接上809查看打印信息。连机正常,就是没有打印信息出来。有两个原因会导致无打印信息,一是软件,二是主芯片损坏。由于能够连机,试着ISP一下,居然能够识别FLash芯片,然后往里写了一个数据。再次查看打印信息,打印信息出现且正常(因为是把主板拆下来单独维修的)按遥控器二次开机指示灯开始闪烁,然后上机开机背光亮但是是灰屏,因为此型号有2个bin(屏参不一样)。于是又刷另外一个bin,开机蓝屏出现,故障修复。(作者:songhang)

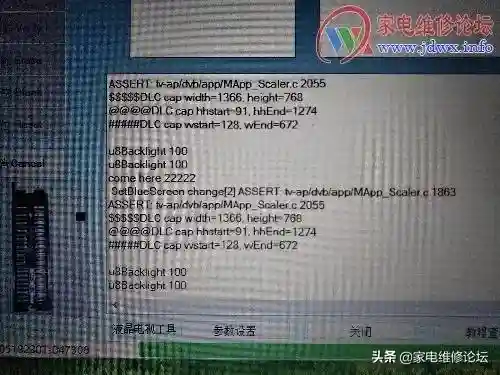

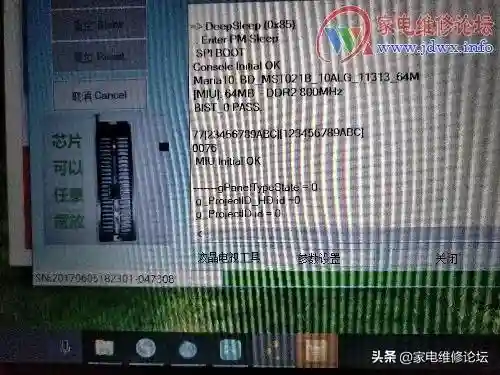

打印信息如图:
