土建标准化工艺做法：配电箱、开关、灯具等安装

——土木小学生

今天继续给大家分享——电气工程配电箱、开关、灯具等安装

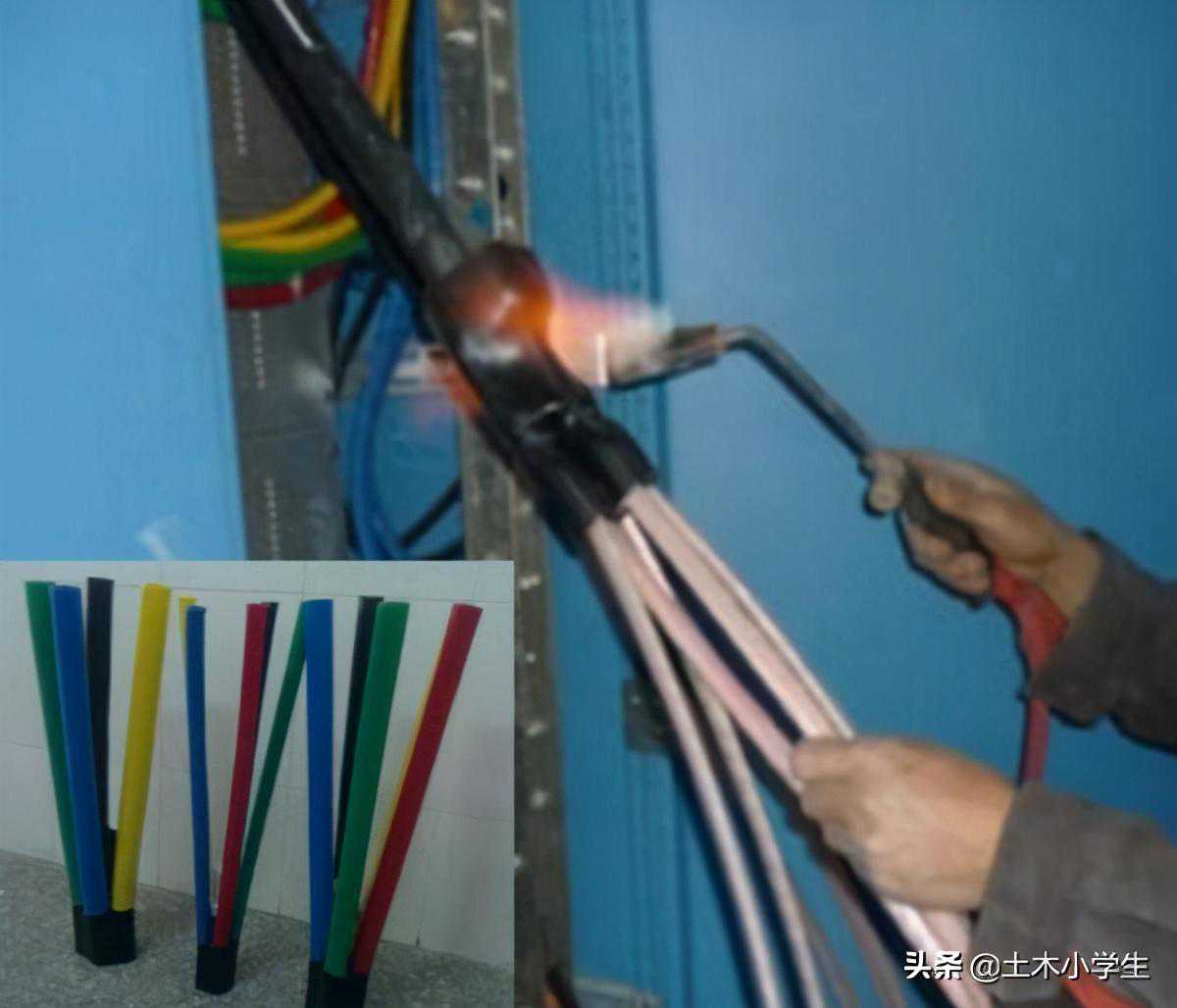

1、电缆终端头制作方法（1）

①、大于35mm2的电缆，终端头位置应采用五指套、热缩管制作。

②、应测量出压线所需长度，剥去电缆外绝缘层，将热缩管按照相序颜色套至指定位置，采用喷灯缓缓加热至热缩管收缩到电缆层完全吻合位置，注意不得烧伤绝缘层。

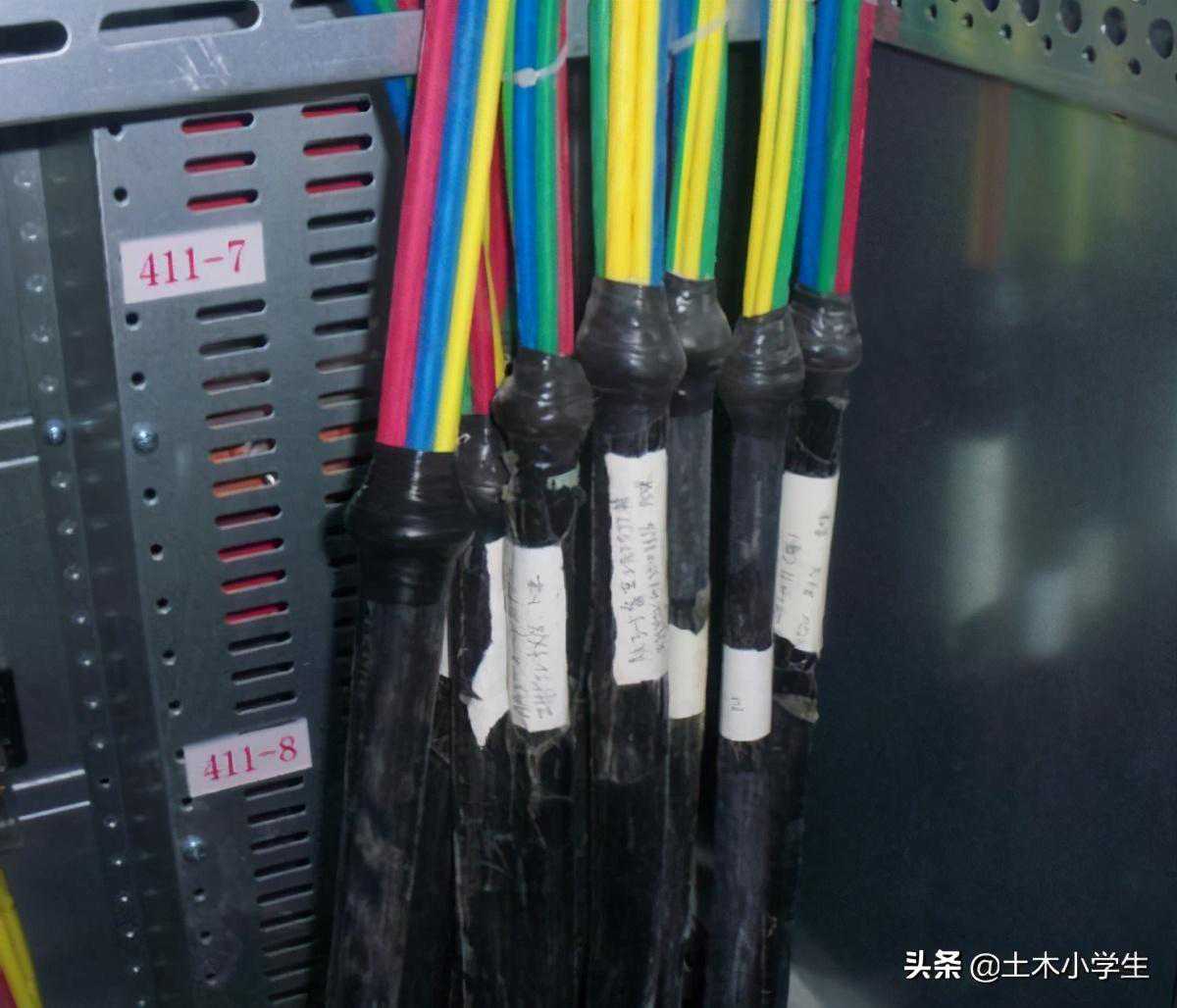

2、电缆终端头制作方法（2）

小于35mm2的电缆终端，将电缆绝缘层及热缩管连接位置采用绝缘、防水胶布缠绕密封，制作成枣核形状。

3、电缆终端头制作方法（3）

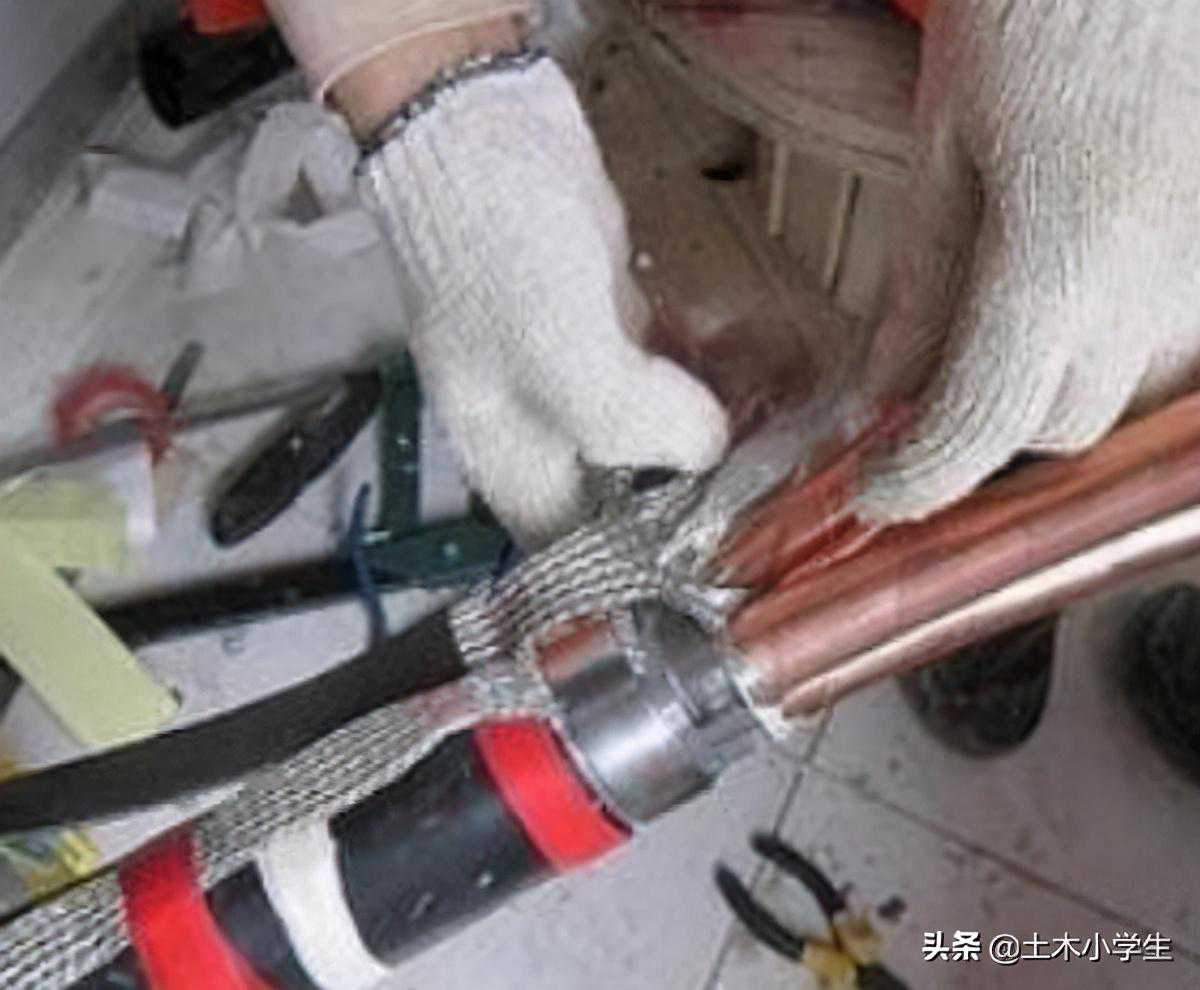

铠装电缆头的接地线应采用铜绞线或镀锌铜编织线，电缆截面积120mm2及以下应采用不小于16mm2接地线、150mm2及以上应采用不小于25mm2接地线做可靠连接。

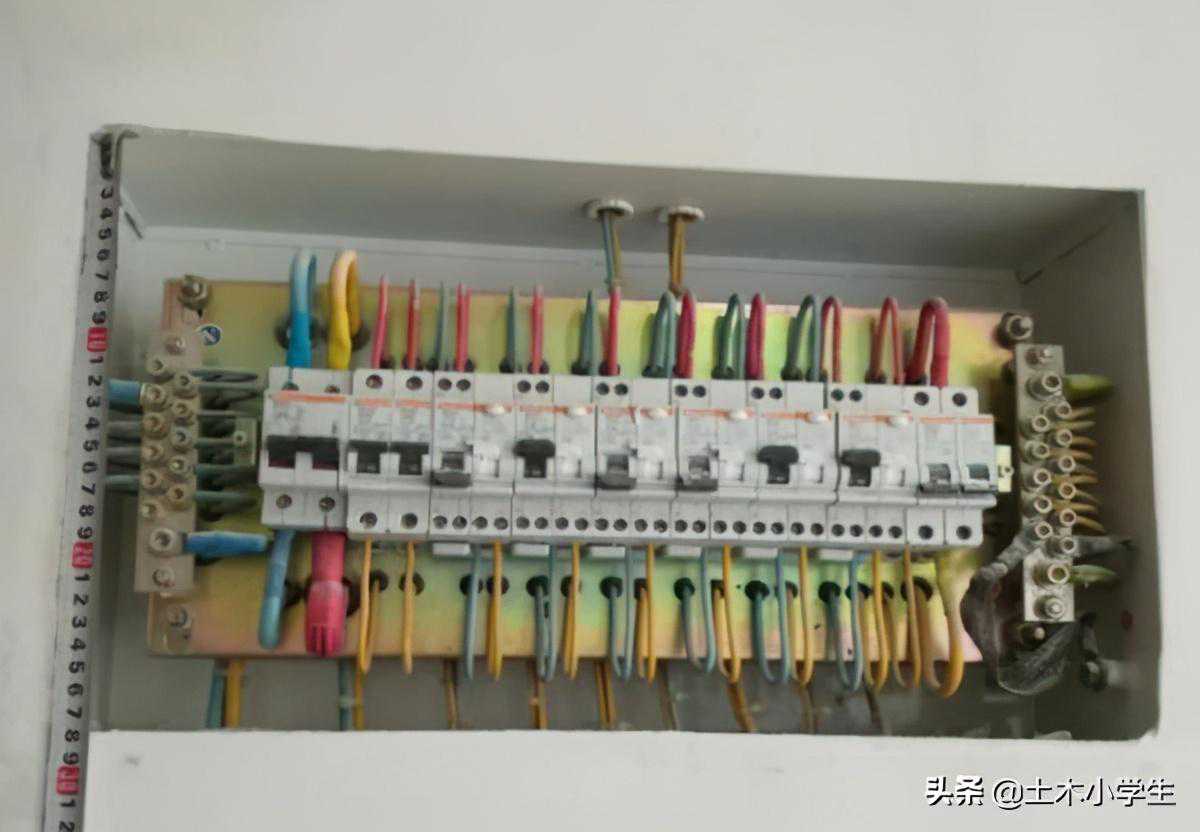

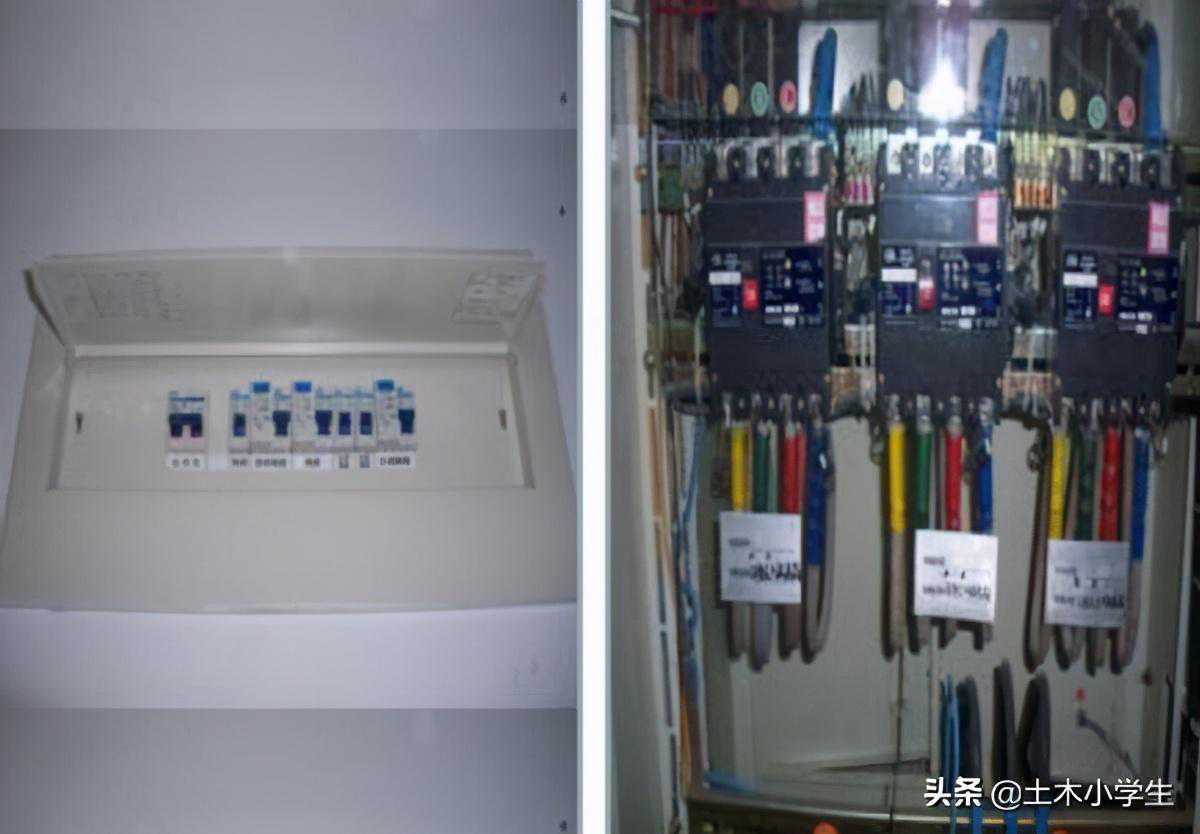

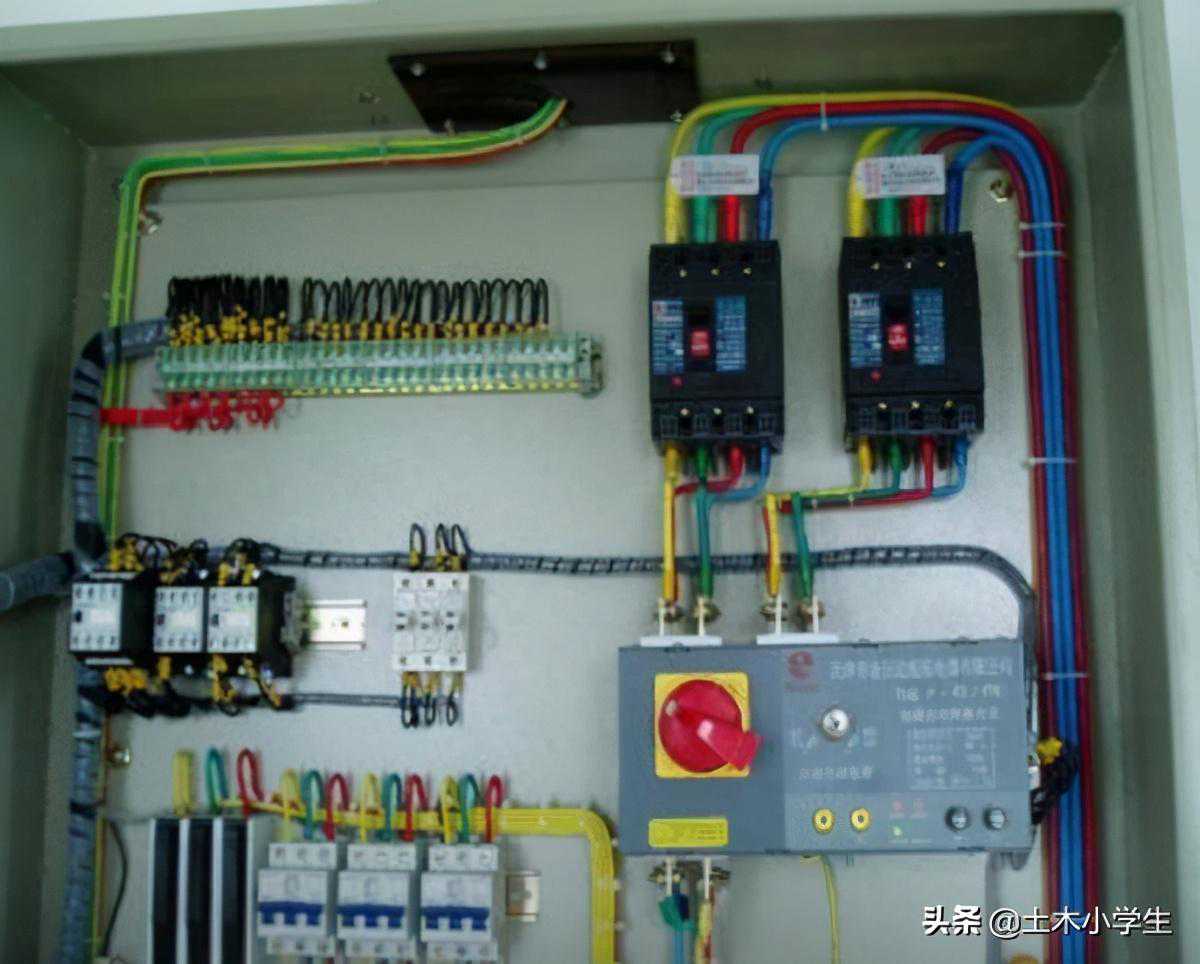

4、配电箱盘安装做法

①、配电箱盘配线应整齐、无绞接、导线连接紧密，不伤线芯、不断股。二次回路连线应绑扎成束，单股导线应顺螺丝方向压接在端子上。

②、小于4mm2单股导线且打回头压接，多股线应烫锡后再压接，线芯不得裸漏。

③、各开关回路不得压接多根导线，若必须压接多根导线时，应采用铜线耳汇集连为一体后再压接。

④、配电箱（盘）内应分别设置零线（N）和保护接地（PE）汇流排，零线和接地线由汇流排配出。

5、配电箱（柜）导线压接做法（1）

①、导线截面积在10mm2及以下的单股铜芯线和单股铝芯线，宜直接与设备、器具的端子连接。

②、导线截面积在2.5mm2及以下的多股铜芯线拧紧烫锡或压接接续端子后，再与设备、器具的端子连接。

③、每个设备和器具的端子接线不得多于2根电线。

④、电线电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。

⑤、导线应排列整齐、压接牢固。

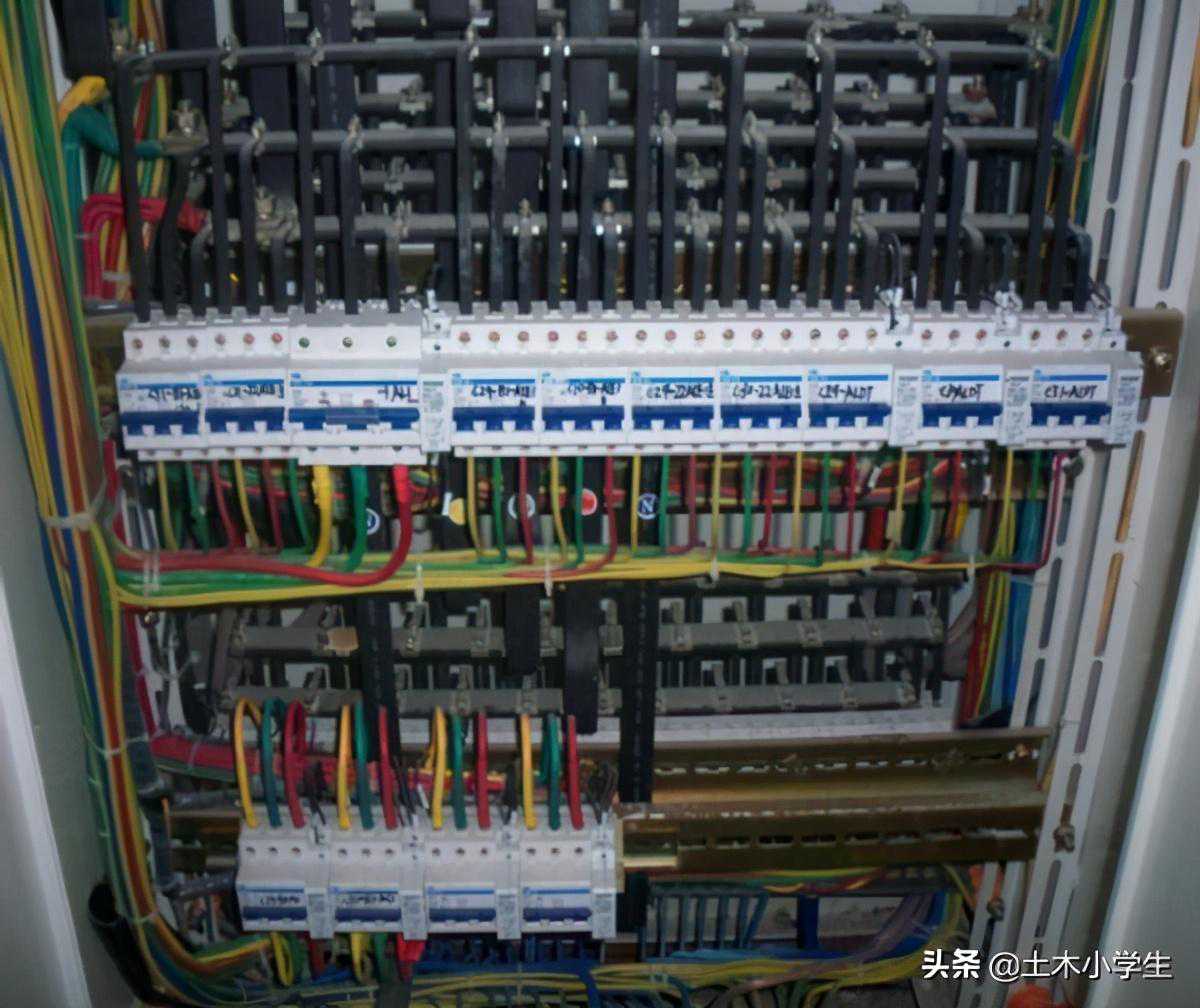

6、配电箱（柜）导线压接做法（2）

①、配电箱柜（盘）二次回路配线应按不同电压等级、交流、直流线路分别绑扎成束，按照顺序固定于柜体一侧。

②、接线要规范，布线排列要整齐、无绞接、不伤线芯、不断股。

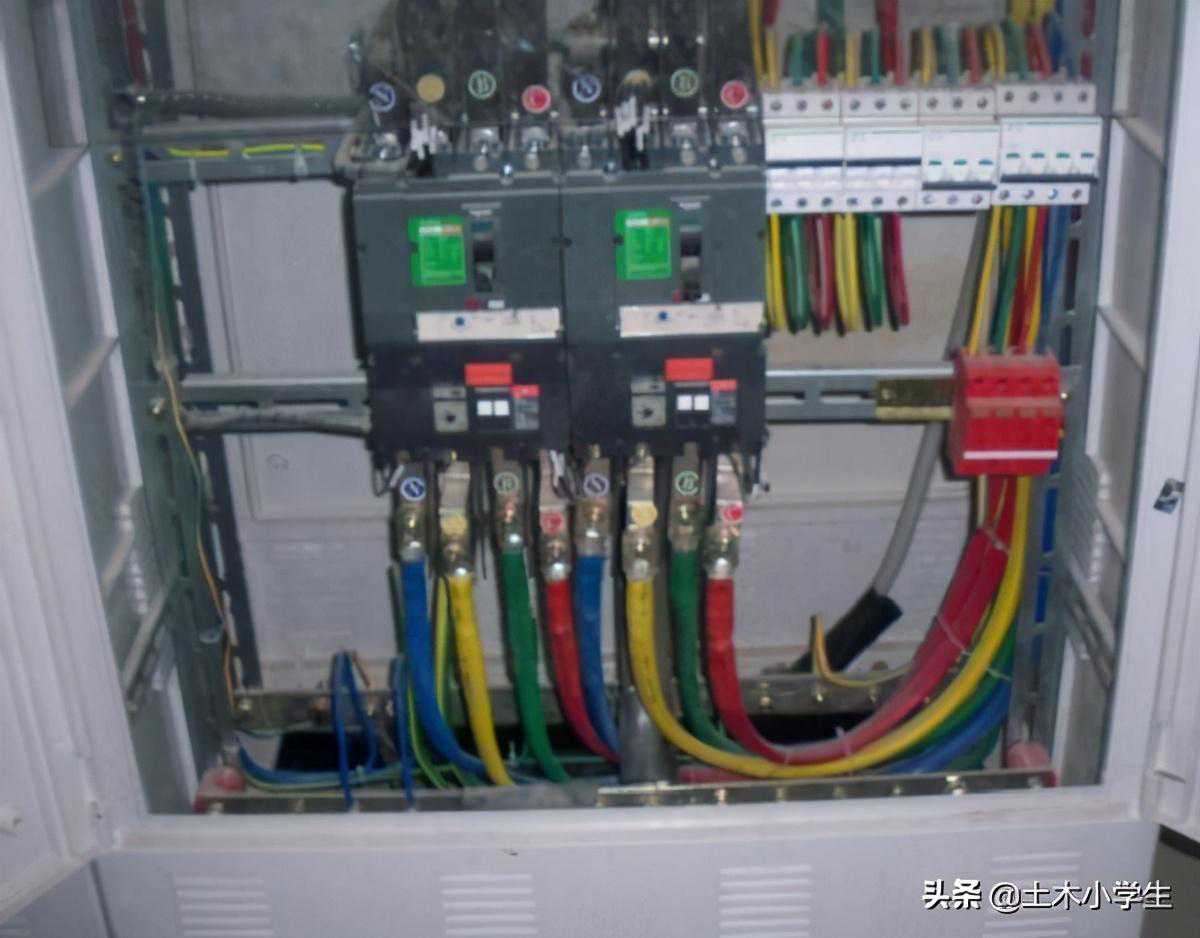

7、配电柜回路压接做法

①、多股导线应采用同规格的铜线耳，烫锡后再与开关输出端子压接牢固。

②、按照相序分别压接至控制开关输出螺栓上，压接导线应排列整齐，并留有适当余量。

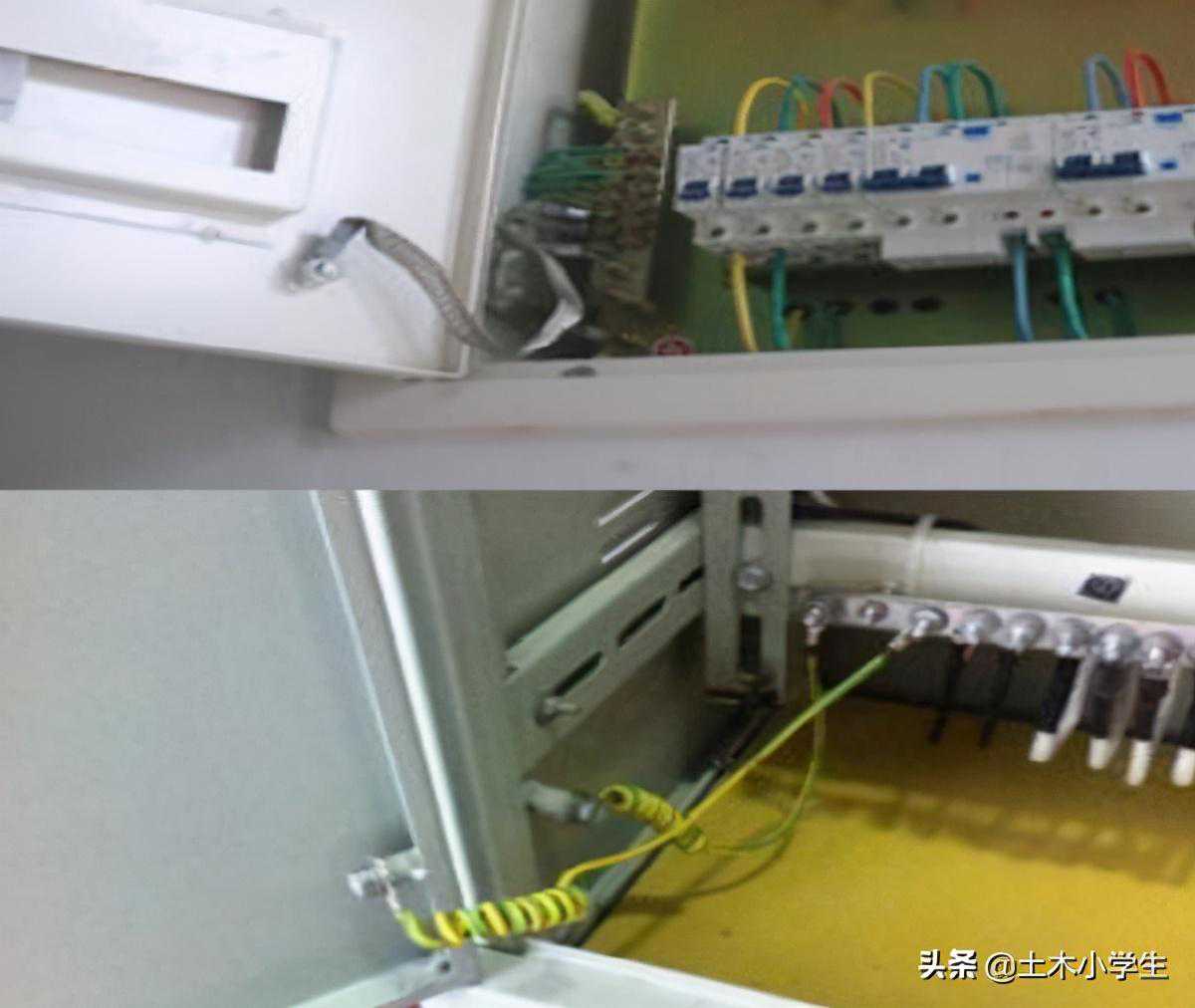

8、配电柜接地做法

①、配电箱柜内应分别设置零线（N）和保护接地（PE）汇流排，零线和接地线由汇流排配出。

②、配电柜（盘）与金属框架及槽钢基座必须接地（PE）或接零（PEN）可靠连接，应采用不小于M10镀锌螺栓及不小于25mm2裸编织铜线或黄绿相间软铜线由汇流排分别配出，严禁串联。

③、配电箱盘与金属门和箱体接地应由接地端子，采用不小于4mm2裸编织铜线或黄绿相间软铜线由汇流排分别连接，严禁串联。

9、配电箱（柜）回路标识做

配线箱盘（柜）安装完成并调试合格后，应对各控制回路标识清楚、粘贴或悬挂标识牌，便于检修。

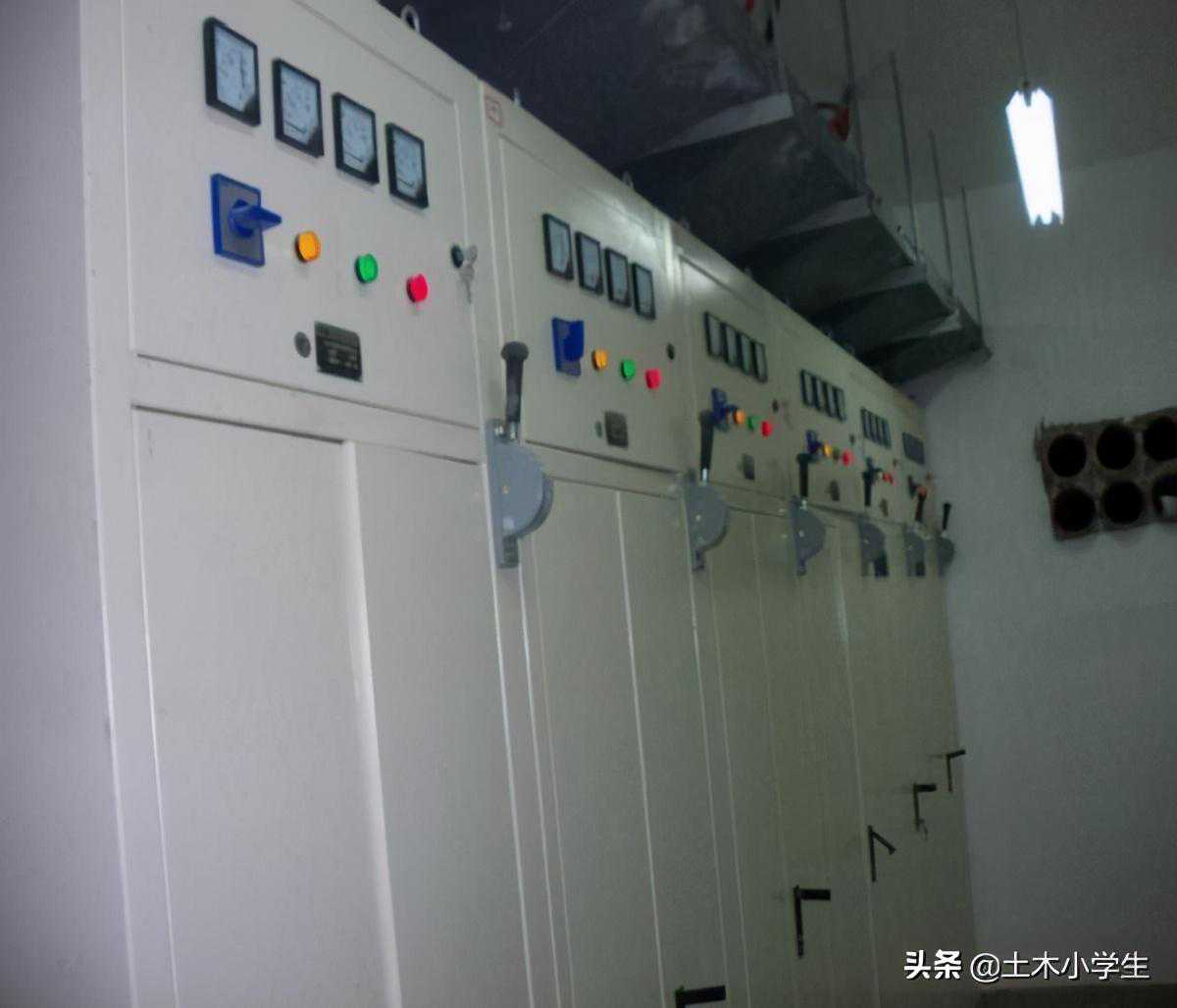

10、配电柜安装通电运行调试

①、低压成套配电柜落地安装时，应采用10#槽钢制作底座，加工规格与配电柜尺寸一致，将配电柜坐落在槽钢基座上，并采用不小于M10镀锌螺栓、防松垫紧固。

②、线管进向内应排列整齐，管口应高出基础面50mm—80mm。

③、成排配电柜安装应排列整齐，垂直度偏差不大于1.5‰，两柜之间拼缝应不大于2mm。

④、配电设备安装完毕并调试运行不小于24小时，并做好运行记录存档，竣工交付使用前将室内所有杂物清理干净。

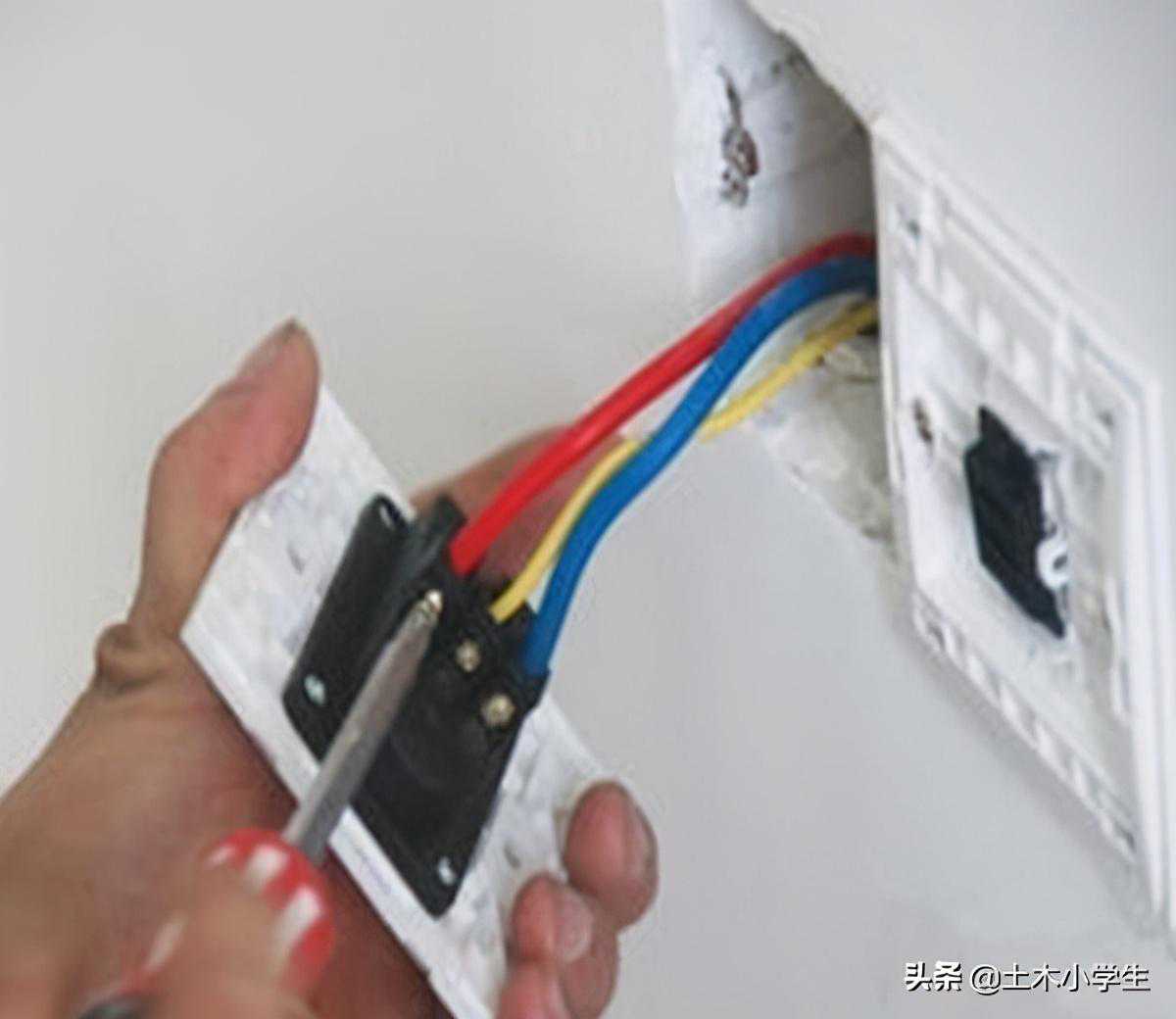

11、开关插座导线压接

①、开关插座面板安装前应将导线污染及线盒内杂物清理干净。

②、插座面板接线应正确，按照左零线(N)、右火线(L)、上地线(PE)压接。

③、导线压接前应打回头，且紧固牢靠。④、接地（PE）或接零（PEN）线在插座间不得串联连接。

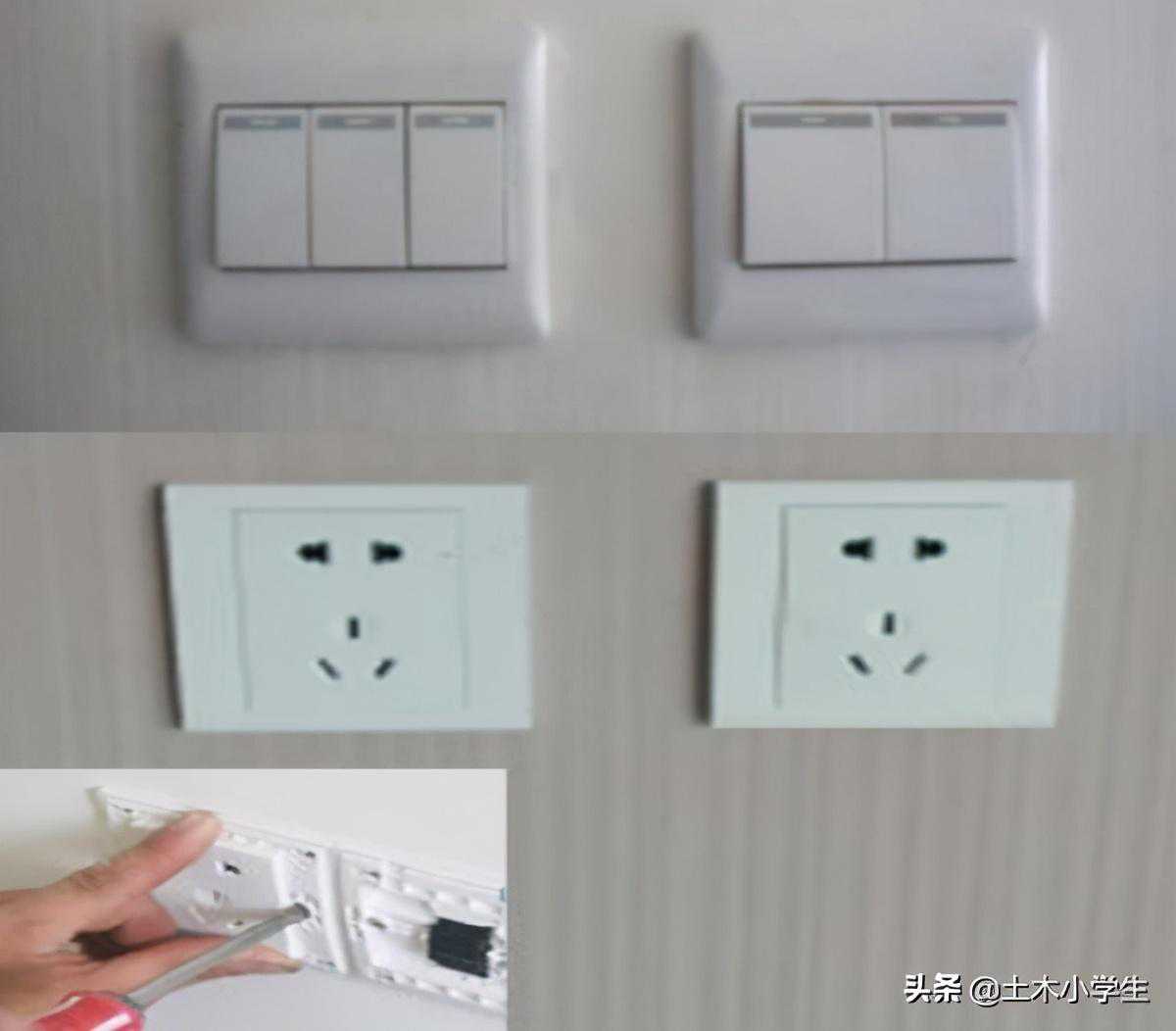

12、开关插座面板安装

①、开关、插座面板安装应紧贴于墙面、平整、无歪斜，同一室内或同墙相邻面板安装高度一致，固定牢靠。

②、多联开关应按照灯具控制顺序接线，调试开启灵活。

③、当设计无要求时，线盒与空调冷凝穿墙管上下间距设定为150mm；距侧墙间距为100~150mm。

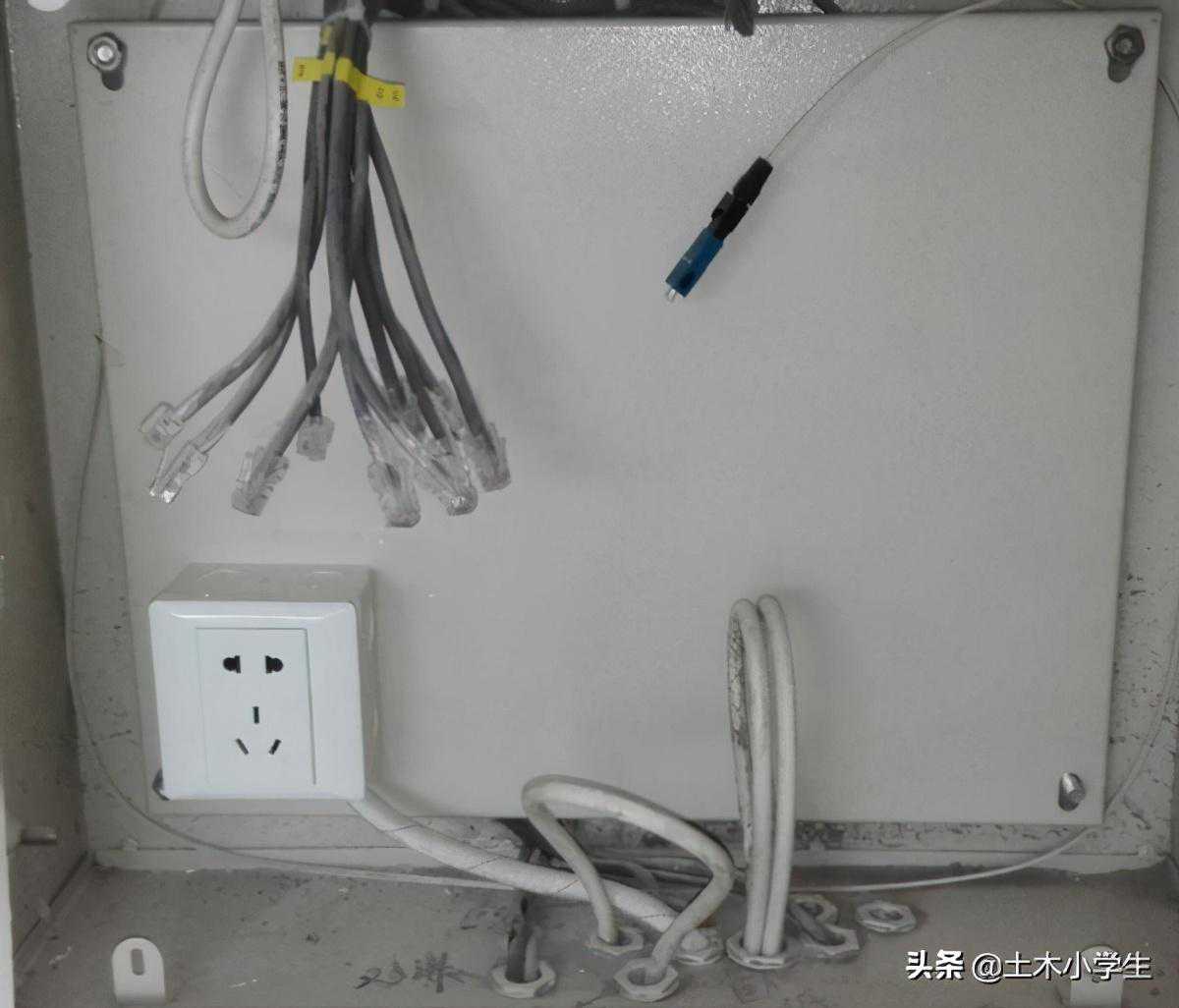

13、弱电箱内插座安装

①、安装于弱电箱内的插座电源，BV导线与插座之间应穿绝缘套管，不得外漏导线。

②、导线压接准确，线盒、面板应固定牢固。

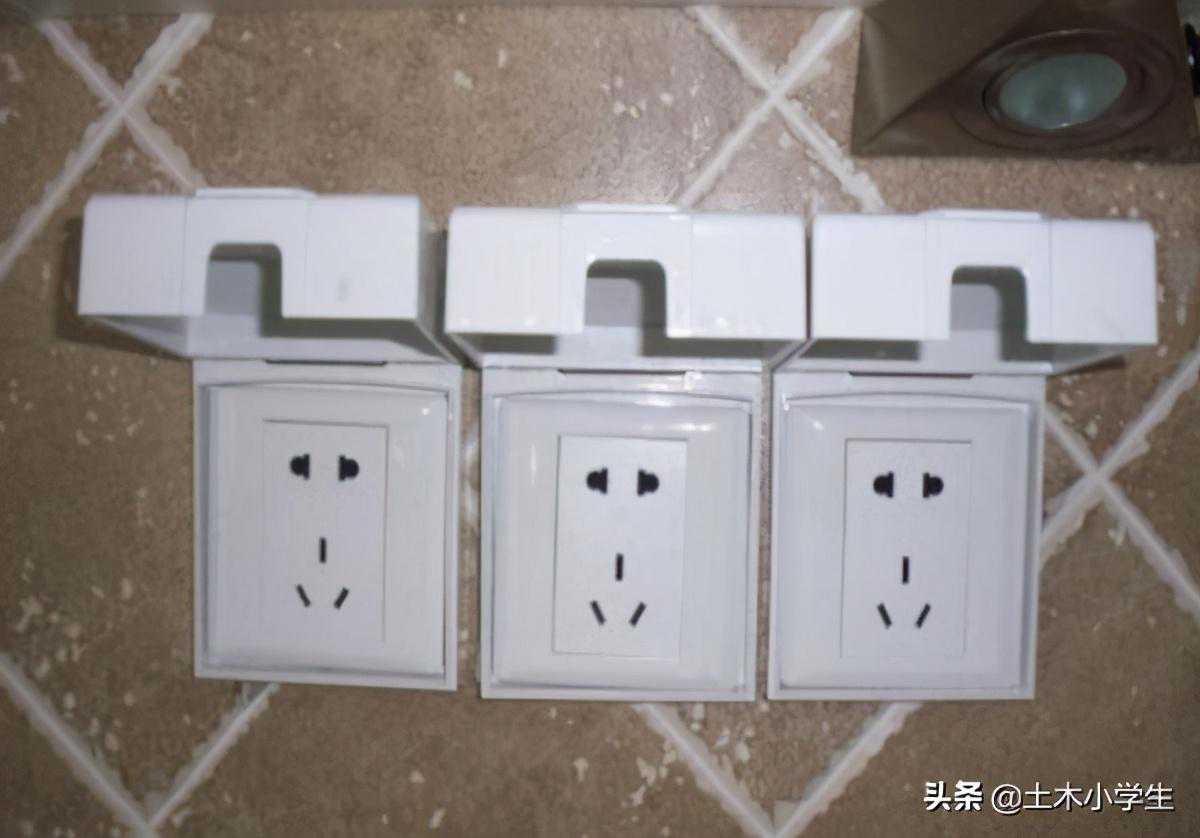

14、插座防溅盒安装

①、插座面板安装应紧贴于墙面、平整、无歪斜，相邻面板安装高度一致，固定牢靠。

②、设有防溅盒的插座应与面板同步安装平整、牢固。

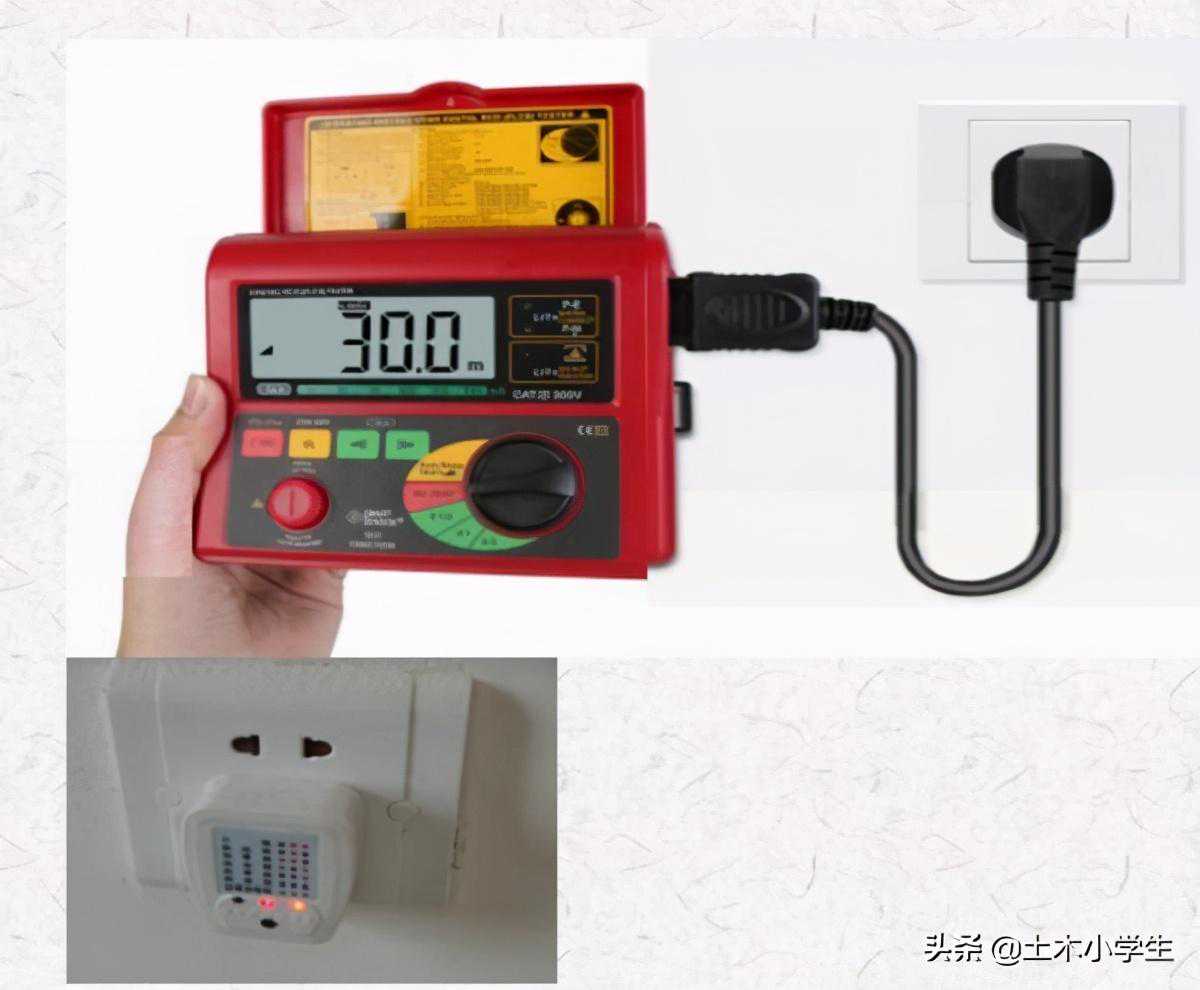

15、插座接线漏电检验

①、插座面板安装完成后，必须采用相位测试仪100%做通电检测，检测线序压接是否正确。

②、选用漏电开关模拟试验检测仪，检测所有插座回路漏电开关动作电流和动作时间，动作电流≤30mA，动作时间≤0.1S。

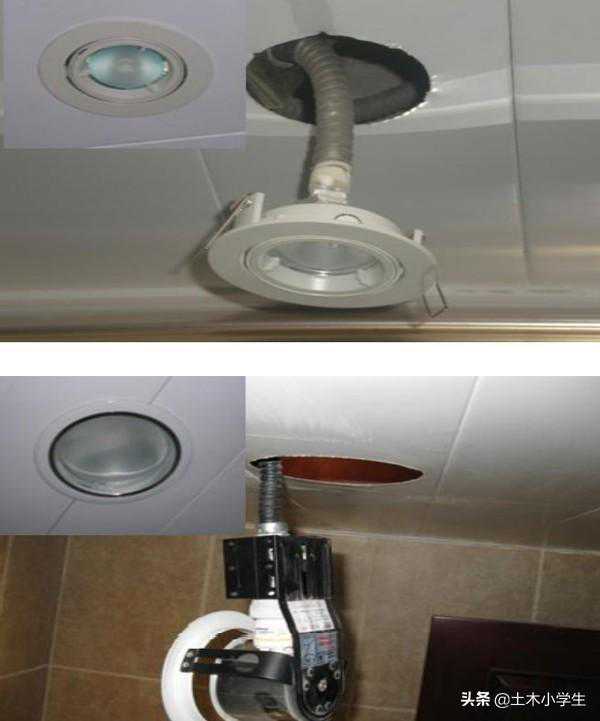

16、嵌入式灯具安装（1）

①、嵌入式射灯、筒灯安装，电源金属软管应接入灯体接线盒内，并采用同规格锁母连接紧固；或采用绝缘套管与灯具紧密连接，多股软铜线必须烫锡后再连接、包扎绝缘胶布。电源PE线与灯具外壳可靠连接。

②、灯具安装固定应紧贴于顶板，固定牢固。

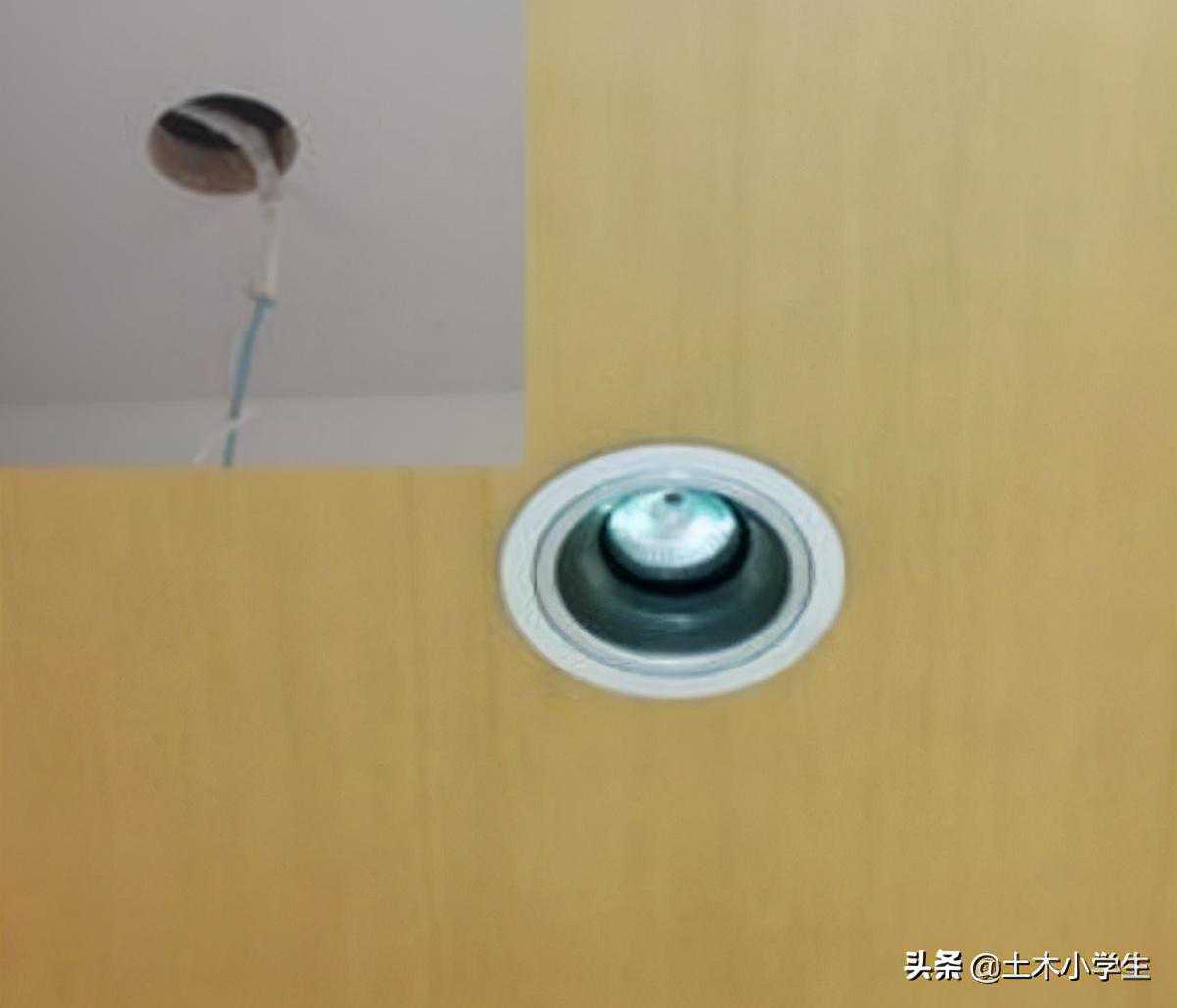

17、嵌入式灯具安装（2）

①、嵌入式射灯安装于木制装饰面时，电源线穿越木制品必须穿阻燃绝缘套管，PE接地线与灯具外壳可靠连接。

②、灯具安装固定应紧贴于装饰面，固定牢固。

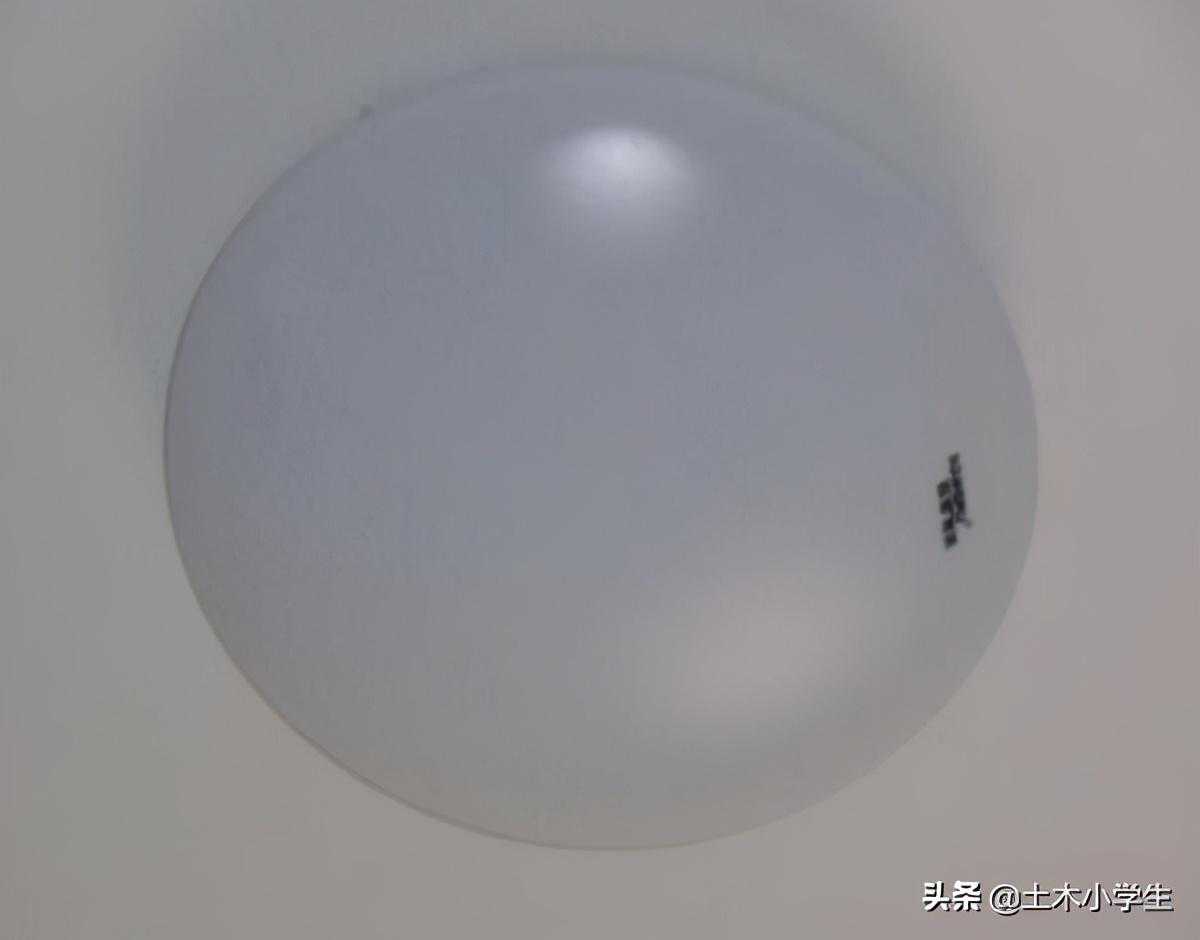

18、吸顶灯安装

①、吸顶灯安装底座应紧贴于顶板，且周圈无缝隙；固定不得采用木楔，每个灯具固定螺钉或螺栓不少于2个。

②、灯具接线应正确，光源设为白炽灯泡时，灯泡与绝缘台间距不小于5mm。

19、平灯座安装

①、照明平灯座安装应紧贴于顶板，且周圈无缝隙；固定不得采用木楔，每个灯具固定螺钉不少于2个。

②、灯具接线应正确，螺口灯相线必须接至灯头中间的端子上。

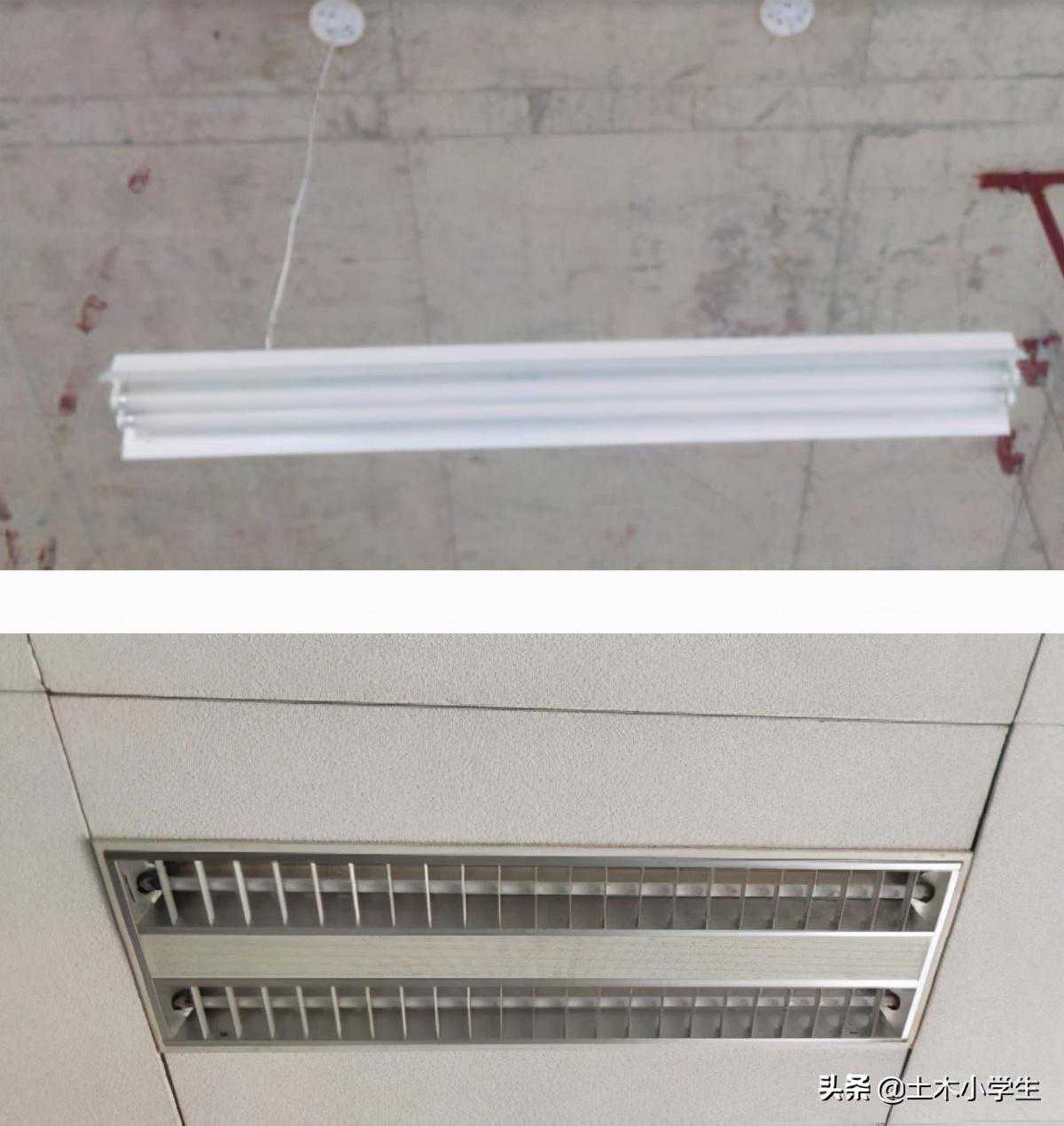

20、荧光灯安装

①、荧光灯吸顶或墙壁式安装，应采用电锤在结构面打孔，应不小于2个螺钉固定牢靠，灯具应紧贴于装饰面。

②、荧光灯吊链式安装标高、定位应准确，灯头盒部位应设置圆木台吊线盒，导线由吊线盒引出，电源线至灯具部位宜采用白色护套线连接，并采用塑料扎带与吊链绑扎。

③、荧光灯设置吊顶内嵌入式安装，灯具应固定在结构顶板上，采用不小于Φ6吊杆安装，灯具与吊顶开孔尺寸一致，灯具周圈边缘应紧贴于装饰面，缝隙不大于2mm。

④、当灯具距地面高度小于2.4米时，灯具的可接近裸露导体（外壳）必须接地（PE）或接零（PEN）可靠连接。

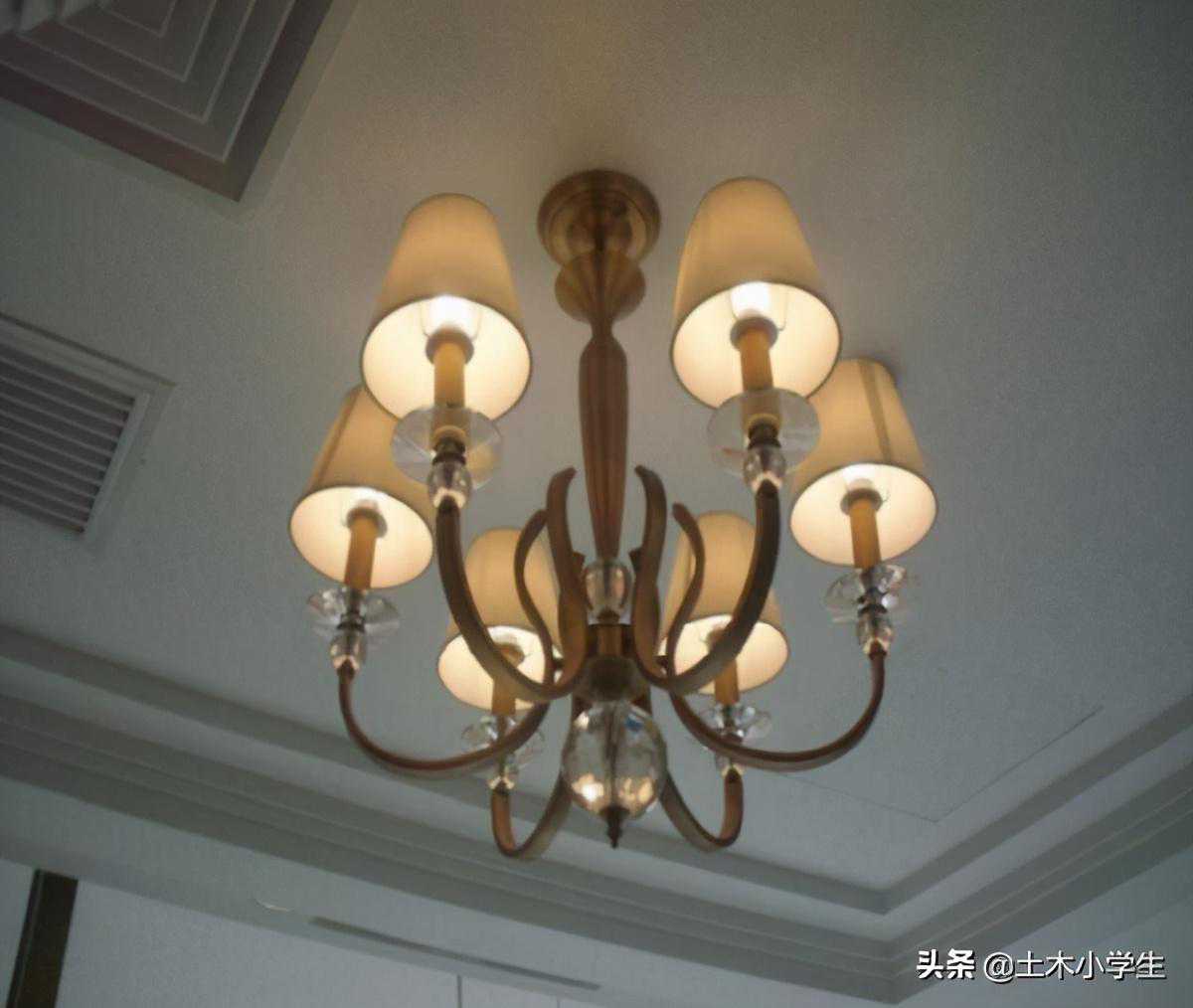

21、装饰吊灯安装

①、装饰灯具重量超过3kg时，固定螺栓或预埋吊钩且不小于6mm。对承重架应做大于灯具自重2倍的过载试验。

②、灯具接线及控制方式应压接正确、固定牢固。

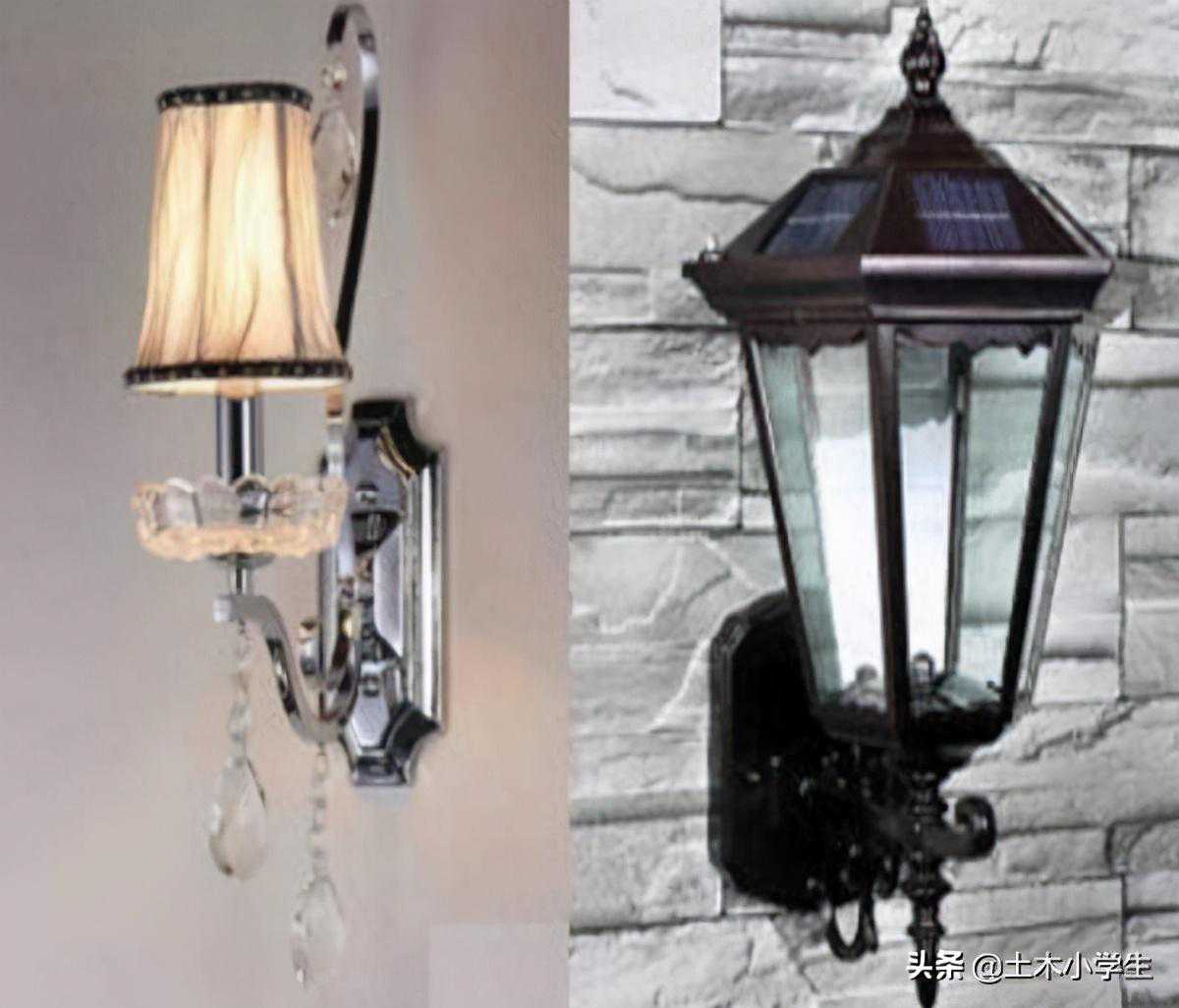

22、壁灯安装

①、室内、外壁灯安装底座应紧贴于墙面，固定牢靠。

②、室外壁灯周圈缝隙且不大于2mm，灯座底部应设有泄水孔，其他周圈与墙面缝隙宜采用密封胶密封。

③、电源接线应正确，PE接地线与灯具外壳应可靠连接。

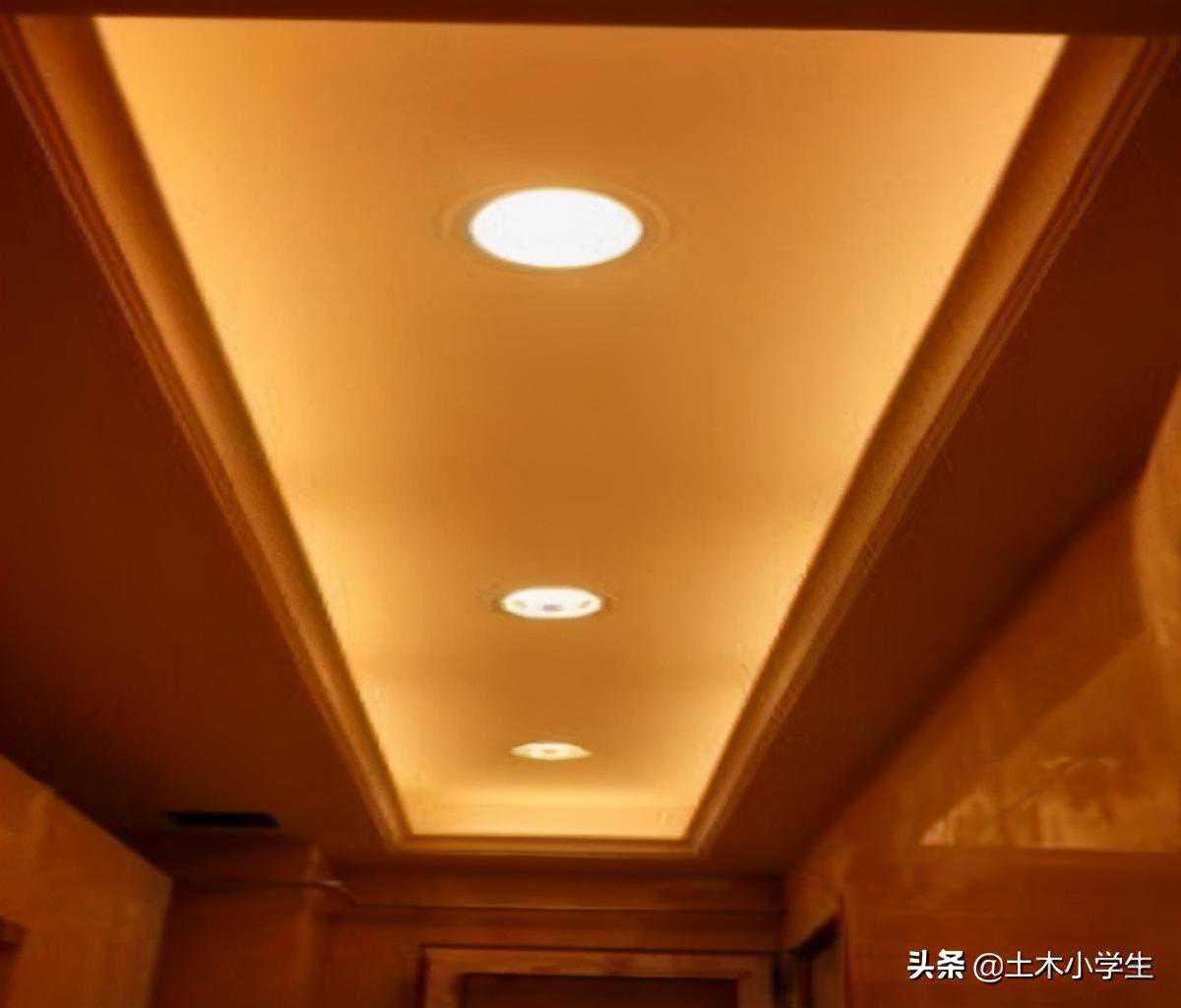

23、暗藏T5灯带安装

①、暗藏T5灯带安装排列应整齐，通电调试不得有灯光明显阴影。

②、同室设有多种照明灯具安装时，开关控制回路应按照顺序排列压接。

24、浴霸安装

①、卫生间吊顶浴霸安装部位，应提前加工浴霸龙骨固定架，浴霸安装应紧贴于吊顶板面，且平整、牢固。

②、PE接地线与灯具金属外壳应可靠连接；导线采用多股软线时，线头必先须烫锡后再压接。

③、浴霸换气连接风管与出风道连接应严密。

④、通电调试运行正常。

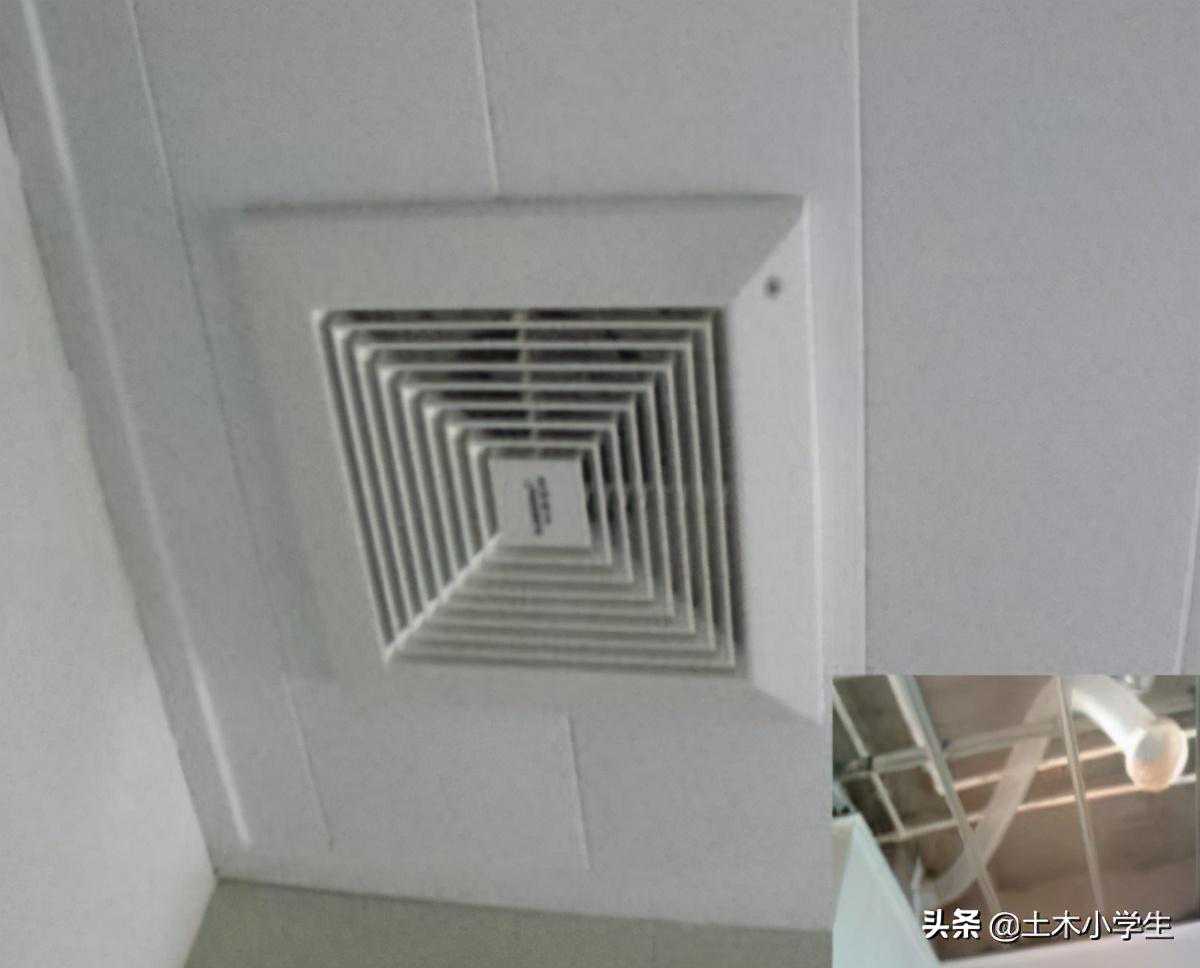

25、换气扇安装

①、卫生间吊顶换气扇安装部位，应提前加工固定架，换气扇安装应紧贴于吊顶板面，且平整、牢固。

②、PE接地线与灯具金属外壳应可靠连接；导线采用多股软线时，线头必先须烫锡后再压接。

③、换气连接风管与出风道连接应严密。

④、通电调试运行正常。

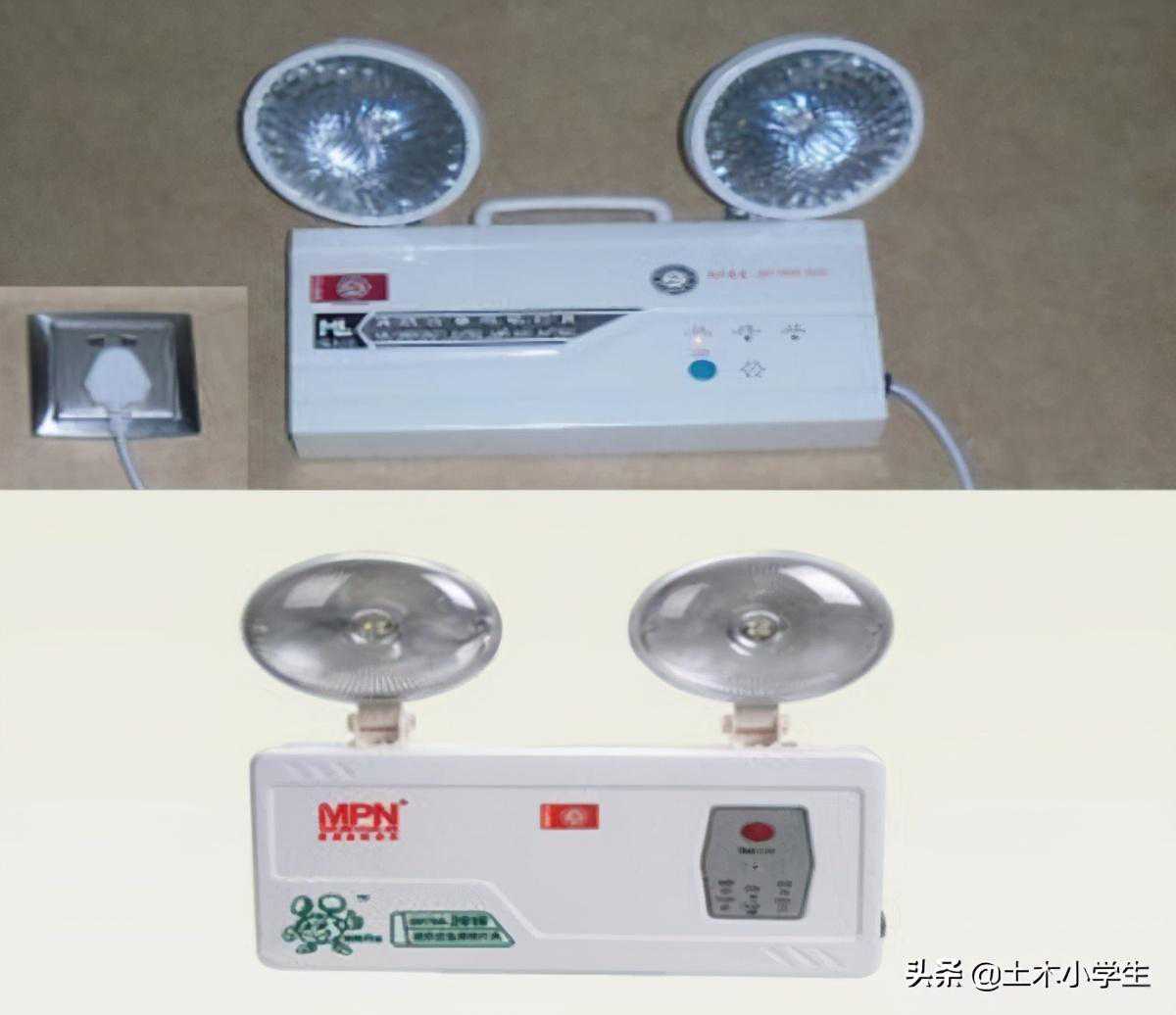

26、应急照明灯安装

①、应急照明灯具宜采用挂装，应紧贴于墙面，应急灯电源自带插头，宜直接与墙面插座取电，插头与插座连接应可靠；

②、当灯具导线采用直接连接时，导线接头应隐藏在灯具背后，电源采用多股软线时，线头必须先烫锡后再压接。

③、灯具挂装应牢固，且紧贴于墙面。

④、应急灯安装位置不得有其他障碍物遮挡。

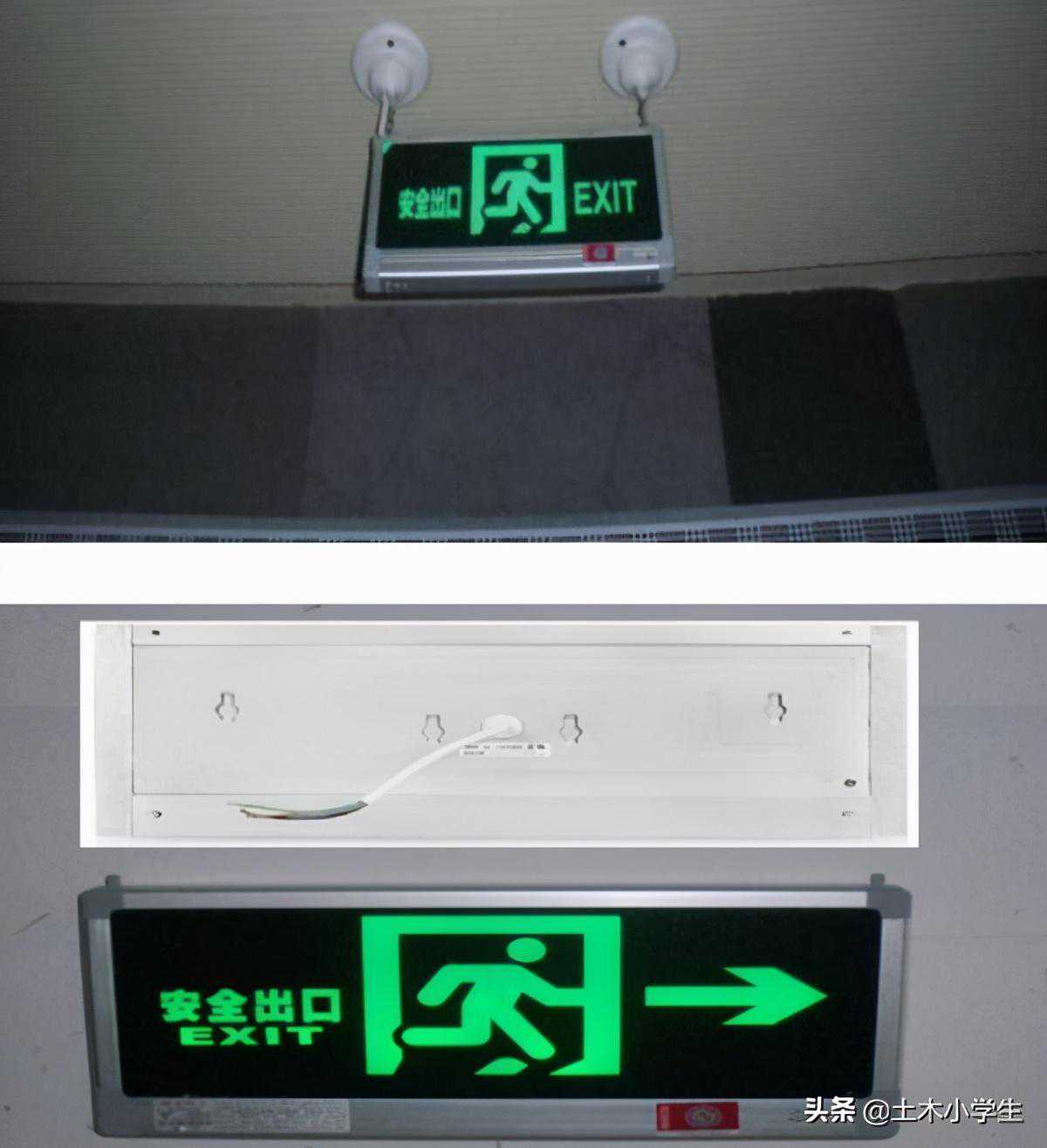

27、疏散指示灯安装

①、吊式（吊链）安装的疏散指示灯，电源导线应穿绝缘套管或软护套线沿吊链绑扎连接，吊链长短一致。

②、壁装疏散指示灯宜选用后出线形式，安装紧贴于墙面，导线接头应隐藏在灯具背后，且安装平整、牢固。

③、PE接地线与灯具外壳应可靠连接；采用多股软线时，线头必须先烫锡后再压接。

28、照明系统通电运行调试

①、建筑物照明系统安装完成后，将单位工程的全部照明灯具同时开启，但不接通各插座回路上的负荷。

②、检查绝缘电阻、三相平衡、电压降、插座接线等情况。

③、住宅每2小时做一次记录，运行时间为8小时；公建每2小时做一次记录，运行时间为24小时。连续运行时间内应无故障为合格。

④、做好记录运行时间、电压、温度等参数，并整理后存档。
